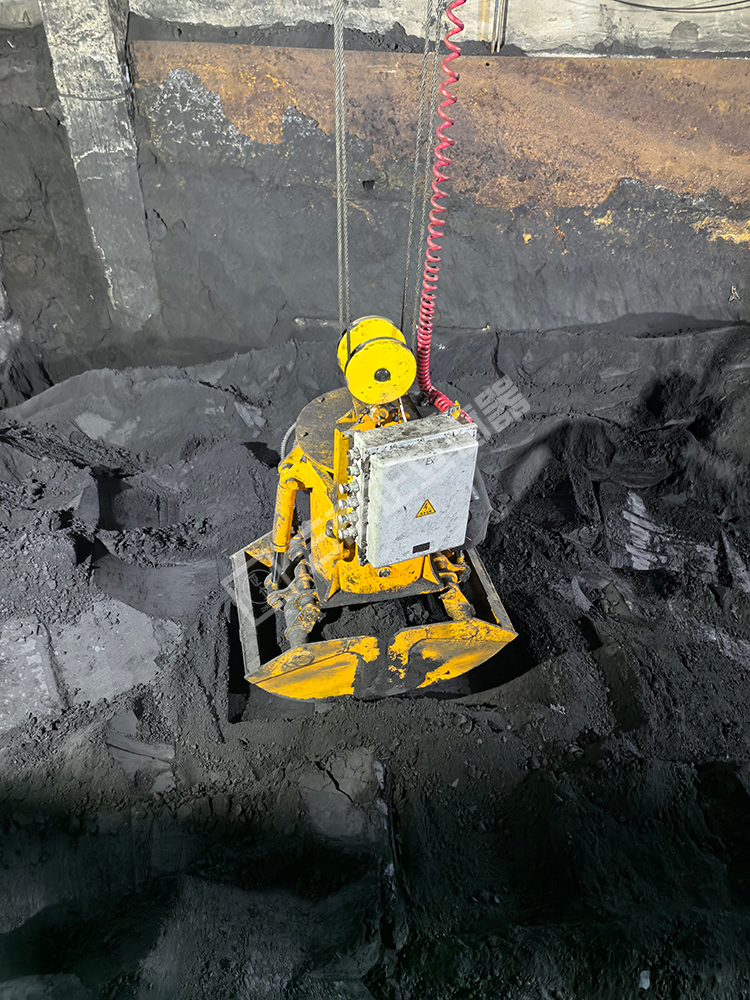

勾头秤/抓斗秤称重系统定制，山西某选煤厂

称重系统改造完毕后，可以实现以下功能：

1. 在称重系统建立自己的称重记录表，该表位于本机数据库中；
2. 数据稳定之后，操作员按下保存按钮并上传称重数据；

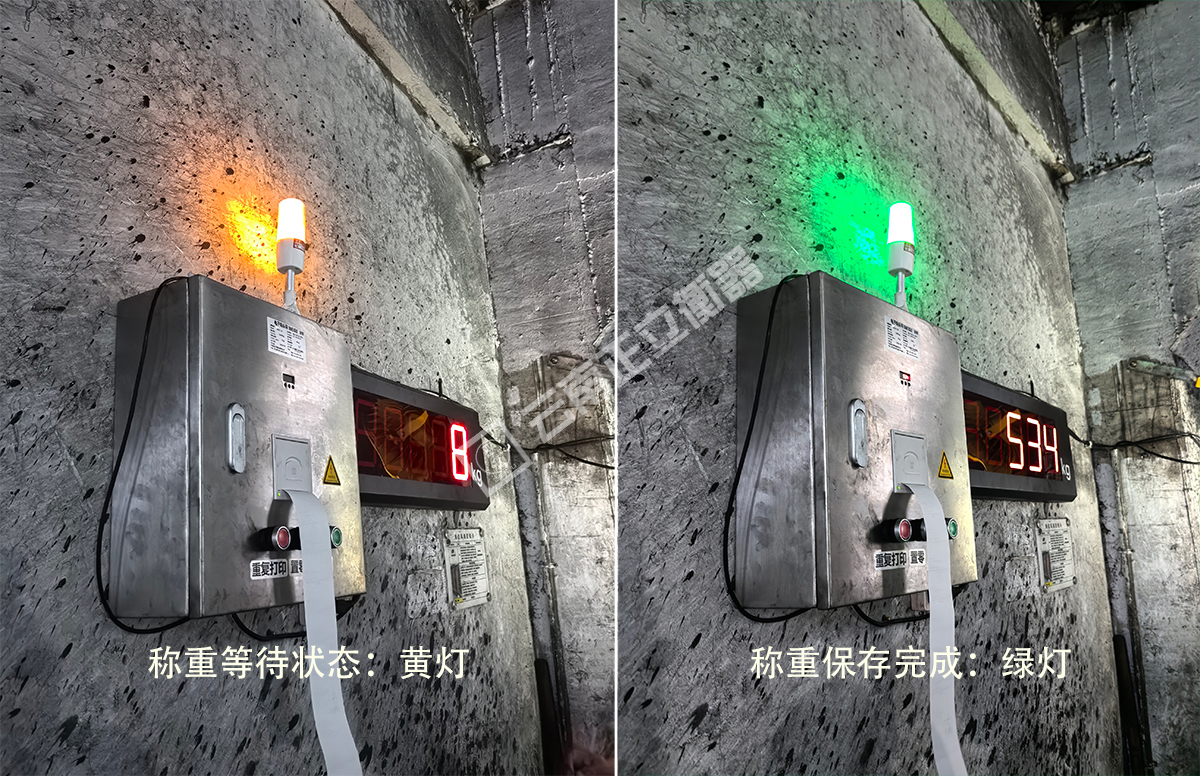

3. IO模块实时检测操作的按钮状态，数据保存之后亮绿灯，故障亮红灯。三色报警灯状态描述为：黄灯（等待状态），红灯（故障状态），绿灯（称重完成）。
4. 系统基本资料的维护权限分为三级：系统管理员、称重管理员、称重操作员。基本资料维护包含生产过程中所调用的相关数据，如产品设置、称台管理、操作员信息等。
5. 管理人员可通过本地网络查询称重记录、进行报表管理。

我公司针对抓斗秤、勾头秤、电子吊钩秤、铲车秤、装载机秤、电子皮带秤等衡器产品有整套工业解决方案。以下简要说明“抓斗秤/勾头秤”的设计方案：

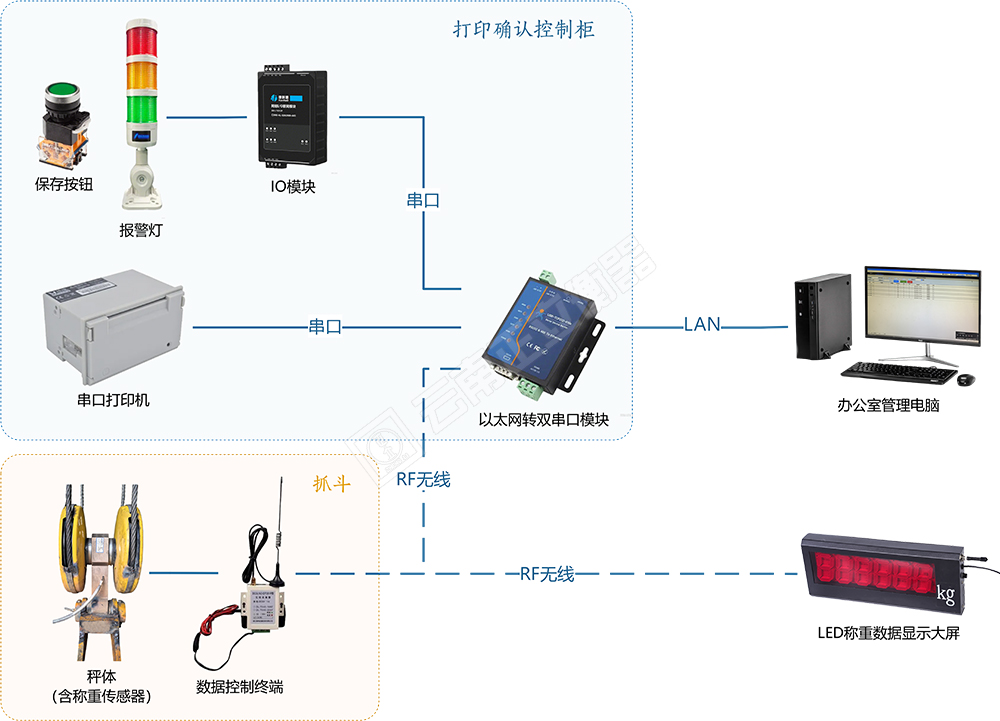

01称重系统组成

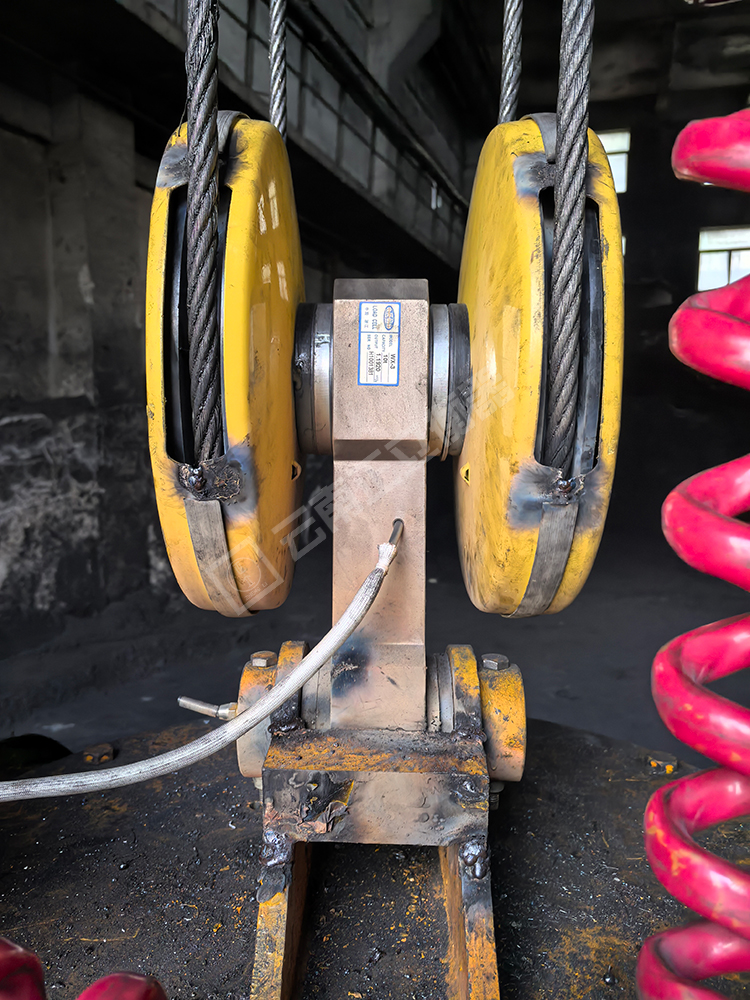

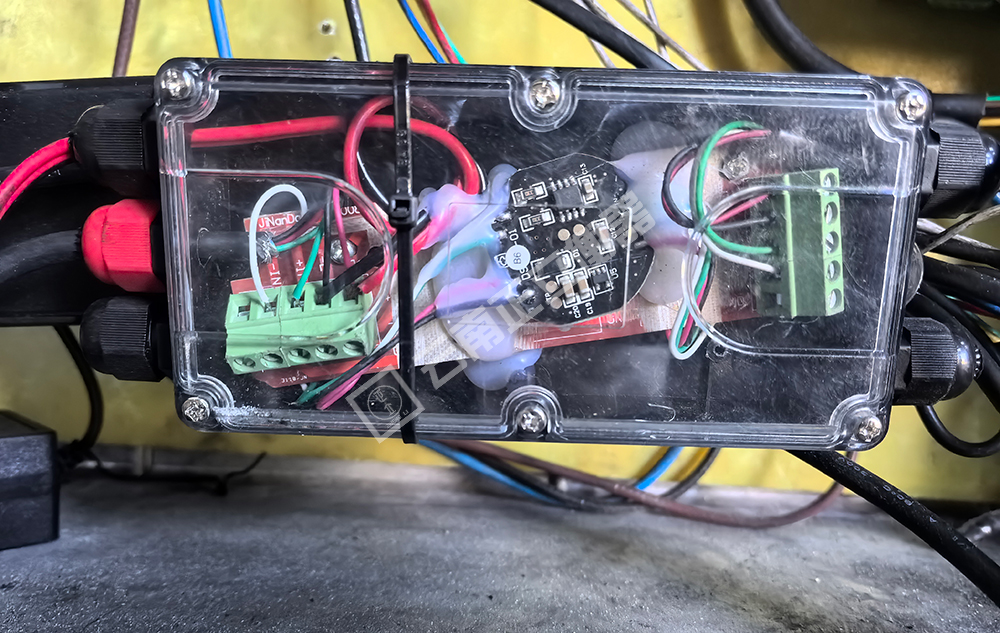

1. 称重部件：无线钩头秤（定制）×1台，含无线控制终端；仪表数据接口：无线仪表硬件数据接口；

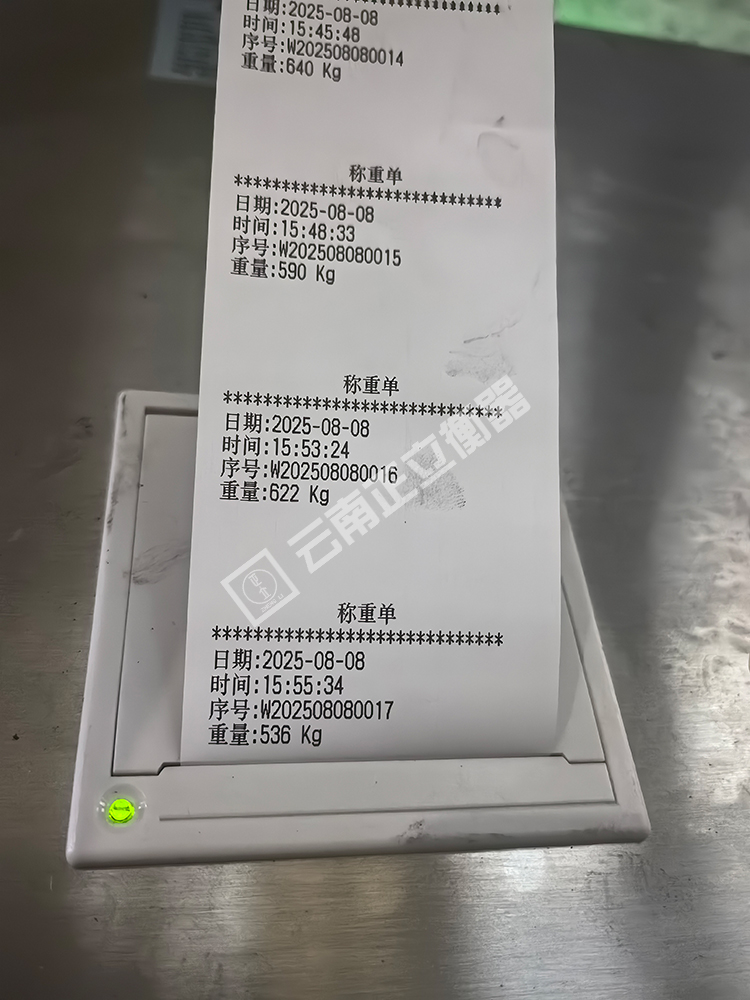

2. 控制终端：IO模块×1个，保存按钮×1个，三色报警灯×1个，嵌入式串口打印机×1套；
3. 称重数据管理主机×1台；

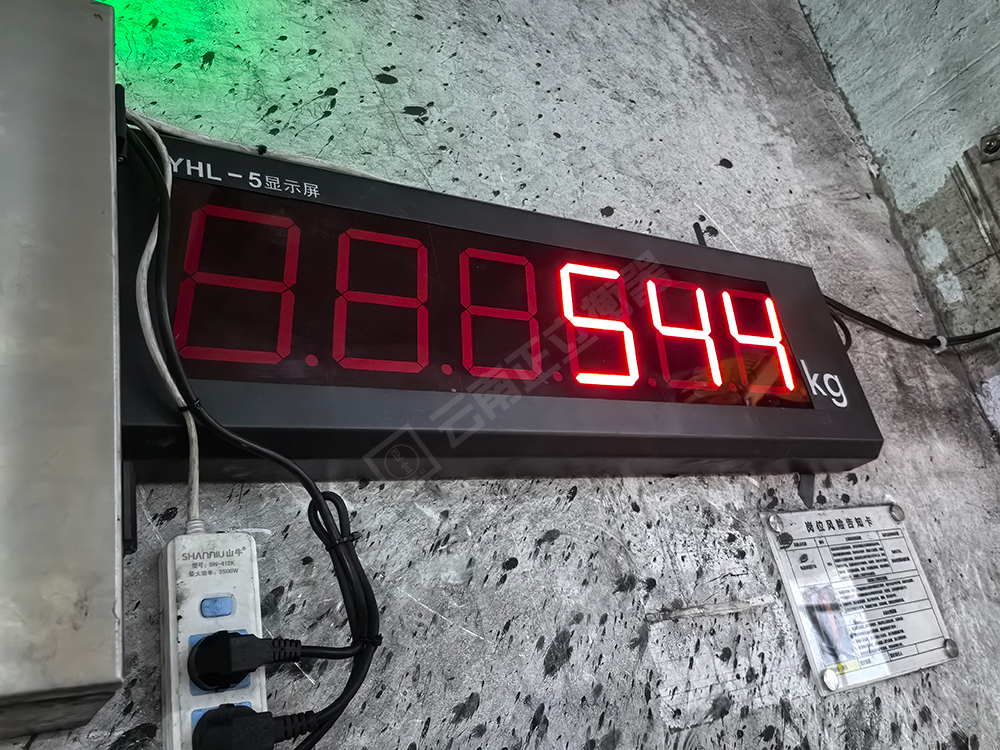

4. 配电柜×1套，LED称重数据显示大屏×1台（可选配）；
5. 传输链路：无线以太网（路由器、无线AP等）；

02系统主要功能

图：主要功能模块

1. 系统设置
   • 称台端口设置: 吊秤到电脑之间通过RF无线连接，为每台仪表分配不同的串口端口号,通过串口采集称重数据;
   • 用户设置: 设置操作系统的用户信息，包含新增用户、更改用户信息、删除用户、更改密码；
   • IO设置: 设置IO模块的通讯，IO用来检测是否有保存信号，并控制红绿灯状态；
2. 基础信息管理
   • 产品信息管理：主要设置产品信息，包含编号等参数
3. 称重管理

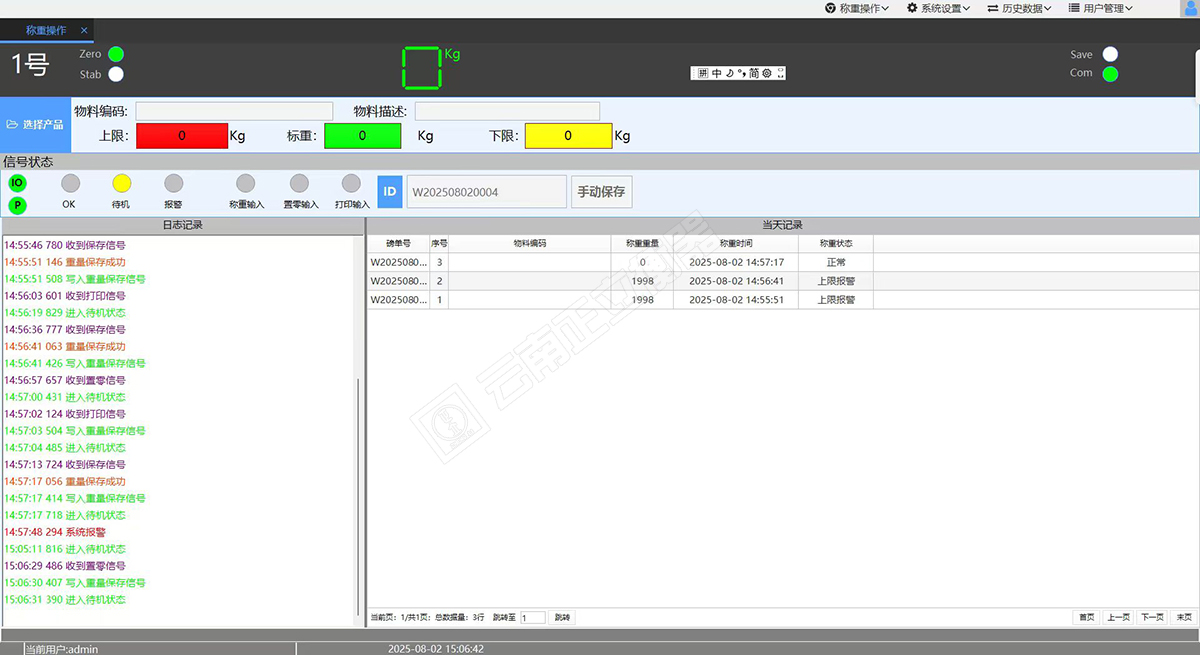

   • 在称重管理界面包含1个称重窗口，每个窗口对应一个无线吊秤和电炉编号。
4. 报表管理
   • 称重记录管理：根据称台编号、日期等信息查询称重信息，并支持导出到CSV电子表格

图：系统工作流程
